標準: | ISO 5675のシリーズ、ポペット弁 | WP: | 5,000のpsi (345棒)への働き圧力 |
---|---|---|---|
材料: | 炭素鋼 | サイズ: | 1/4' - 1' |
糸: | BSPP、BSPT、NPT、NPTF、SAE | 関係: | 球の錠 |
ハイライト: | 油圧速いカプラー,速の油圧ライン接続するため |

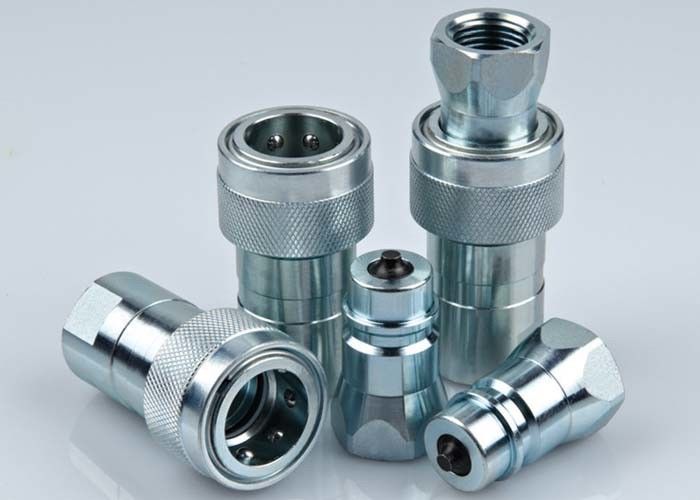

LSQ-PK、ISO5675の炭素鋼、Chrome 3のポペット弁のタイプ油圧カップリング
Descripton:
LSQ-PKの終わりのタイプ油圧速いカップリング(鋼鉄)
適用:LSQ-PKシリーズは企業に建設用機器、林業装置、農業機械、オイル用具、製鉄所の機械類および他のデマンドが高い油圧適用の使用のための証明された設計を持って来る。
指定:
サイズ() | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
評価される圧力(PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
評価される流れ(GPM) | 3 | 6 | 12 | 28 | 50 |
温度較差(stdのシール) | -20℃への+120℃ | ||||
標準的なシール材料 | NBR |
LSQ-PKシリーズ カップリングの特徴:
1.利用できるポペット弁連結を解かれた漏出を防ぐため。
2.ポペット弁は、流れをexpeditely保つ評価される働く圧力の内でつながれたとき、自動的に開く。
3.重要な部分は耐久性のために堅くなる。
4.信頼できる球錠のメカニズムは合う半分を一緒に保持する。
5.固体棒在庫から機械で造られるソケットおよびプラグは精密である。
6. LSQ-PKシリーズはISO5675の標準に合致する。
7. PARKERと互換性がある4000のシリーズおよびより速いNV/NSシリーズ
性能:テスト液体:、1GPM=3.78L/Min、1PSID=0.0069MPaオイル200SUS。
LSQ-PKシリーズ(1/4"、3/8"、1/2」、3/4"、1")
ソケット
ISO | 部品番号。 | LS | ¢D | HEX1 | T | |
6.3 | LSQ-PK-02SF | 55.5 | 27.6 | 22.2 | 12.5 | G1/4 NPT1/4 |
10 | LSQ-PK-03SF | 60.5 | 34 | 24 | 13 | G3/8 NPT3/8 |
12.5 | LSQ-PK-04SF | 68 | 38 | 27 | 16 | G1/2 NPT1/2 |
20 | LSQ-PK-06SF | 83 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
20 | LSQ-PK-06SF (E) | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
25 | LSQ-PK-08SF | 97.5 | 56.2 | 41 | 21 | G1 NPT1 |
注:LSQ-PK-06SF PARKERの交換、LSQ-PK-06SFの(E)より速い)交換 |
プラグ
ISO | 部品番号。 | LP | d | C | HEX2 | T | ||
6.3 | LSQ-PK-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 | |
10 | LSQ-PK-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 | |
12.5 | LSQ-PK-04PF | 46 | 20.5 | 29 | 27 | 18 | G1/2 NPT1/2 | |
20 | LSQ-PK-06PF | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 | |
20 | LSQ-PK-06PF (E) | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 | |
25 | LSQ-PK-08PF | 64 | 31.3 | 34 | 41 | 21 | G1」NPT1」 | |
注:LSQ-PK-06PF PARKERの交換、LSQ-PK-06PFの(E)より速い)交換 |
つながれる
ISO | 部品番号。 | L | ¢D | HEX1 | HEX2 | T |
6.3 | LSQ-PK-02 | 74.2 | 27.6 | 22.2 | 19 | G1/4 NPT1/4 |
10 | LSQ-PK-03 | 80.2 | 34 | 24 | 24 | G3/8 NPT3/8 |
12.5 | LSQ-PK-04 | 92.3 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
20 | LSQ-PK-06 | 102.2 | 47.5 | 35 | 33.3 | G3/4 NPT3/4 |
20 | LSQ-PK-06 (E) | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
25 | LSQ-PK-08 | 128.8 | 56.2 | 41 | 41 | G1 NPT1 |
注:LSQ-PK-06 PARKERの交換、LSQ-PK-06 (e)のより速い)交換 |
