| 標準: | ISO 7241-1シリーズ「B」、ポペット弁 | WP: | 1,000のpsi （69棒）への働き圧力 |
|---|---|---|---|
| 材料: | 黄銅 | Size: | 1/8' - 2' |
| 糸: | BSPP、BSPT、NPT、NPTF、SAE | 関係: | 球の錠 |
| ハイライト: | 摩耗の抵抗力がある油圧速いカプラー,締まって球は速く油圧付属品LSQ-S7を接続する,速い油圧付属品を接続しなさい |
||

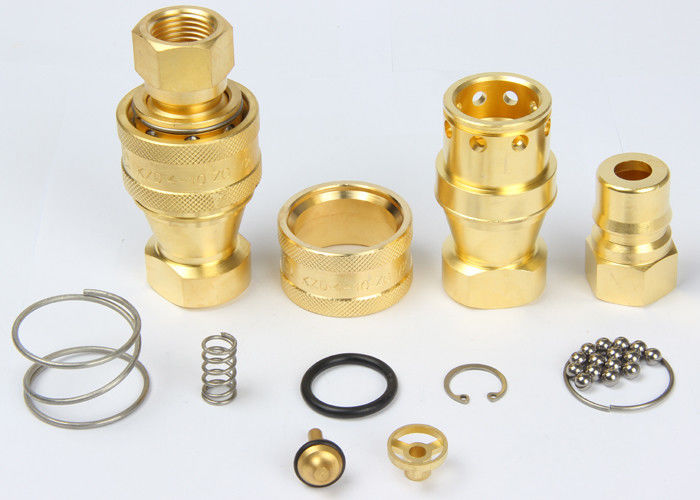

KZDの女性糸、黄銅のISO7241-Bの油圧速いカップリング
Descripton:
KZD媒体圧力高性能の空気および油圧速いカップリング（黄銅）
適用:黄銅で製造された国際規格ISO 7241-1 「Bと」交換可能なポペット弁の速いカップリング シリーズをつなぐKZD。「KZD」シリーズは産業適用の黄銅と互換性がある適用のための腐食性の抵抗を提供する。
指定
| サイズ（） | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 （1/4） | 1 （1/2） | 2 |
| 評価される圧力（PSI） | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| 評価される流れ（GPM） | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 温度較差（stdのシール） | -20℃への+120℃ | ||||||||
| 標準的なシール材料 | NBR | ||||||||
KZDシリーズ カップリングの特徴:
1. 利用できるポペット弁連結を解かれた漏出を防ぐため。
2. ポペット弁は流れをexpeditely保つ評価される働く圧力の内でつながれたとき、automatially開く。
3. 信頼できる球錠のメカニズムは合う半分を一緒に保持する。
4. 固体棒在庫から機械で造られるソケットおよびプラグは精密である。
5. KZDシリーズは標準的なISO7241-Bに合致する。
6. PARKERと互換性がある60のシリーズ、より速いHNVシリーズ、AEROQUIP FD45シリーズおよびHANSEN HKシリーズ。
性能:テスト液体:オイル150SUS。
KZD （1/8"、1/4"、3/8"、1/2」） KZD （3/4"、1"、11/4」、11/2」、2"）
ソケット
| ISO | 部品番号。 | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZD-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| 注:サイズだけ01に08 ISO 7241-Bの標準に合致する | ||||||
プラグ
| ISO | 部品番号。 | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZD-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| 注:サイズだけ01に08 ISO 7241-Bの標準に合致する | |||||||
つながれる
| ISO | 部品番号。 | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZD-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZD-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| 注:サイズだけ01に08 ISO 7241-Bの標準に合致する | ||||||
