| Standard: | ISO 7241-1 series “B”, poppet valve | WP: | 1,000のpsi （69棒）への働き圧力 |
|---|---|---|---|
| 材料: | 黄銅 | サイズ: | 1/8' - 2つ |
| 糸: | BSPP、BSPT、NPT、NPTF、SAE | 関係: | 球の錠 |
| ハイライト: | 真鍮油圧速いカプラー,NPTFの女性糸の油圧速いカプラー,中型圧力油圧速いカップリングを接続する |
||

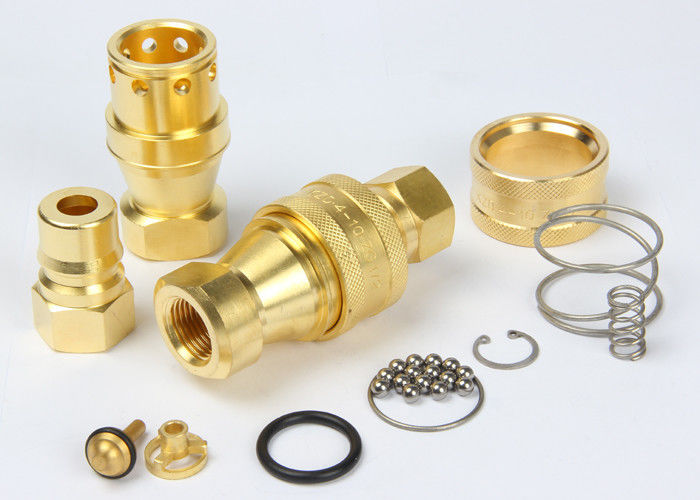

KZDのISO7241-Bの油圧速いは女性糸、黄銅のカップリングを接続する
Descripton:
KZD媒体圧力高性能の空気および油圧速いカップリング（黄銅）
適用:
化学薬品、水、蒸気およびあるガス。
指定
| サイズ（） | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 （1/4） | 1 （1/2） | 2 |
| 評価される圧力（PSI） | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| 評価される流れ（GPM） | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 温度較差（stdのシール） | -20℃への+120℃ | ||||||||
| 標準的なシール材料 | NBR | ||||||||
KZDシリーズ カップリングの特徴:
1. 利用できるポペット弁連結を解かれた漏出を防ぐため。
2. ポペット弁は流れをexpeditely保つ評価される働く圧力の内でつながれたとき、automatially開く。
3. 信頼できる球錠のメカニズムは合う半分を一緒に保持する。
4. 固体棒在庫から機械で造られるソケットおよびプラグは精密である。
5. KZDシリーズは標準的なISO7241-Bに合致する。
6. PARKERと互換性がある60のシリーズ、より速いHNVシリーズ、AEROQUIP FD45シリーズおよびHANSEN HKシリーズ。
性能:テスト液体:オイル150SUS。
KZD （1/8"、1/4"、3/8"、1/2」） KZD （3/4"、1"、11/4」、11/2」、2"）
ソケット
| ISO | 部品番号。 | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZD-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| 注:サイズだけ01に08 ISO 7241-Bの標準に合致する | ||||||
プラグ
| ISO | 部品番号。 | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZD-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| 注:サイズだけ01に08 ISO 7241-Bの標準に合致する | |||||||
つながれる
| ISO | 部品番号。 | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZD-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZD-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| 注:サイズだけ01に08 ISO 7241-Bの標準に合致する | ||||||
