Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD.
ホーム 製品同じ高さの表面油圧速いカプラー

すべての流動非こぼれの平らな表面油圧コネクターLSQ-VEPの糸のロックされた タイプ

中国 Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. 認証
素晴らしいサービスおよび良質および高い評判の専門の会社。ありがとう!

—— サンディ

オンラインです

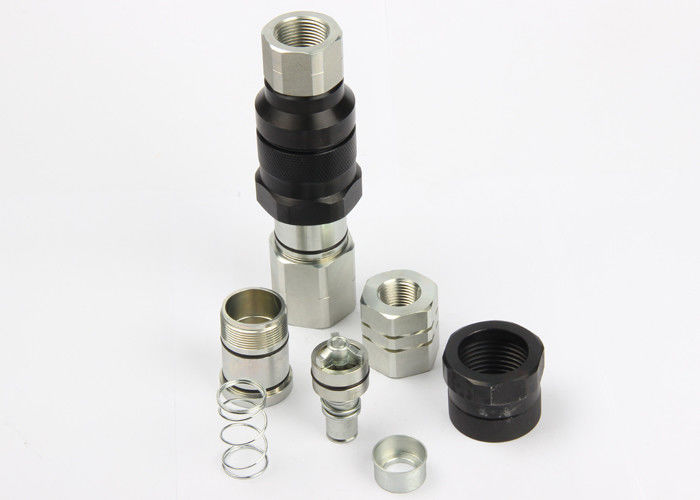

すべての流動非こぼれの平らな表面油圧コネクターLSQ-VEPの糸のロックされた タイプ

All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type
All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type

大画像 :  すべての流動非こぼれの平らな表面油圧コネクターLSQ-VEPの糸のロックされた タイプ

商品の詳細:
起源の場所: ニンポー、中国(本土)
ブランド名: SONGQIAO
モデル番号: LSQ-VEP
お支払配送条件:
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: 顧客の要求による標準的な輸出のパッケージまたは。
受渡し時間: による30日以内にまたは顧客の要求。
供給の能力: アセンブリ研修会の容量を一致する50,000pcs/day
詳細製品概要
標準: ISO 16028のシリーズ、平らな表面 WP: 5,000のpsi (345棒)への働き圧力
材料: 炭素鋼 サイズ: 1/2' - 1-1/2 '
糸: BSPP、BSPT、NPT、NPTF、SAE 関係: 糸ロック
ハイライト:

フラッシュは油圧速いカプラーに直面した

,

平らな表面油圧速いカプラー

LSQ-VEPの同じ高さの表面は炭素鋼のLockedTypeの油圧カップリング、Chrome 3および黒い亜鉛ニッケルに通すためにめっきし、



Descripton:



適用

公共装置の下でで広く利用されたLSQ-VEPシリーズ:

Protableの建設用機器

油圧用具



特徴:

1、新しい弁の設計のそれは高い流れからの抵抗の損傷および衝動の圧力でき高度の性能を提供する。

2つの重圧の下で接続のための特別なニップルの設計は、高い残り圧力の関係そして切断を可能にする。

3つは、LSQ-VEPシリーズ通された袖の施錠機能、カプラーの一致の雄ネジを持つ仲間を用いる。2人の裕福な層は関係から手動で一緒に通らなければならない。

4つは、新しいクロムめっきの処置高度のanti-rust性能を提供する

液体の少量しか再接続の間に切るか、または空気包含の間に失うことができないことを接続するか、または切るとき、これが意味する5つのLSQ-VEPシリーズ カップリングは同じ高さのvalvingを用いる。

6つはのAnti-Blowout BFTがシールを結んだこれ厳しいサービス状態の間に破裂か損傷を防ぐように設計されている。

7のSTCCHI VEPシリーズと互換性がある耐久性のための機械で造られた形態の固体鋼鉄barstock



サイズ()
1 2(04)
5 8(06)
3 4(08)
1(10)
1-1/2(12)
評価される圧力(PSI)
7000
7000
7000
6000
5000
評価される流れ(GPM)
12
28
50
88
152
温度較差
-20℃への+120℃
標準的なシール物質的なNBR



利点



•平らな表面はきれいになり易く油圧回路の汚染の包含を減らすのを助ける。
•環境に流動損失を減らす関係/切断の間の最低の流動損失。
•回路の正しい機能を高める関係/切断の間の最低の空気包含。
•弁の設計の内部フローは回路効率を維持するシステムの最低の圧力降下を作成する。
•内部圧力解放弁システムは高い内部残り圧力の容易な関係を可能にする。
•モジュール設計は左舷構成の広い範囲を可能にする。
•衝動圧力と抗力が高い。
•使用し安全およびやすいです。



テスト液体:Oil-200SUS.1GPM=3.78L/Min、1PSID=0.0069MPa
すべての流動非こぼれの平らな表面油圧コネクターLSQ-VEPの糸のロックされた タイプ 0
すべての流動非こぼれの平らな表面油圧コネクターLSQ-VEPの糸のロックされた タイプ 1




ISO
部品番号
LS
D
HEX1
HEX2
T
13
LSQ-VEP-04SF
103.5
Φ49
S36
S46
16.5
G1/2 NPT1/2
16
LSQ-VEP-06SF
114
Φ53.7
S41
S50
20
G3/4 NPT3/4
19
LSQ-VEP-08SF
133.5
Φ58.8
S46
S55
21
G1 NPT1
25
LSQ-VEP-10SF
145.2
Φ68.7
S55
S65
21
G1-1/4 NPT1-1/4
31.5
LSQ-VEP-12SF
187.5
Φ92
S65
S85
21
G1-1/2 NPT1-1/2



すべての流動非こぼれの平らな表面油圧コネクターLSQ-VEPの糸のロックされた タイプ 2




ISO
部品番号
LS
C
d
E
HEX2
T
13
LSQ-VEP-04PF
95
18.8
24.54
M40*3
S36
16.5
G1/2 NPT1/2
16
LSQ-VEP-06PF
98.8
19.5
27.04
M45*3
S36
20
G3/4 NPT3/4
19
LSQ-VEP-08PF
113.9
24
29.95
M50*3
S46
21
G1 NPT1
25
LSQ-VEP-10PF
123.5
24.8
36.05
M58*3
S55
21
G1-1/4 NPT1-1/4
31.5
LSQ-VEP-12PF
150
31.5
57
Tr80*4
S65
21
G1-1/2 NPT1-1/2



すべての流動非こぼれの平らな表面油圧コネクターLSQ-VEPの糸のロックされた タイプ 3




ISO
部品番号
L
D
HEX1
HEX2
HEX3
T
13
LSQ-VEP-04
154.5
Φ49
S36
S46
S36
G1/2 NPT1/2
16
LSQ-VEP-06
164.3
Φ53.7
S41
S50
S36
G3/4 NPT3/4
19
LSQ-VEP-08
189.4
Φ58.8
S46
S55
S46
G1 NPT1
25
LSQ-VEP-10
207.2
Φ68.7
S55
S65
S55
G1-1/4 NPT1-1/4
31.5
LSQ-VEP-12
263.5
Φ92
S65
S85
S65
G1-1/2 NPT1-1/2
