LSQ-S7のNitto HSP Cuplaのタイプ、油圧クイック リリースのカップリングの炭素鋼

中国 Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. 認証
素晴らしいサービスおよび良質および高い評判の専門の会社。ありがとう!

—— サンディ

オンラインです

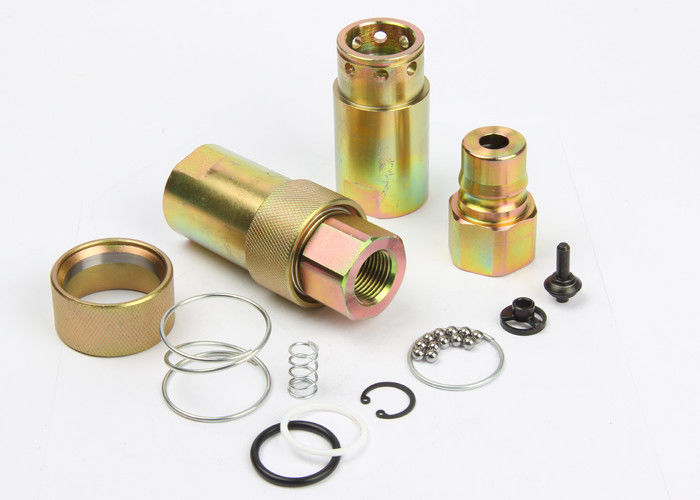

LSQ-S7のNitto HSP Cuplaのタイプ、油圧クイック リリースのカップリングの炭素鋼

LSQ-S7, Nitto HSP Cupla Type, Hydraulic Quick Release Couplings Carbon Steel
LSQ-S7, Nitto HSP Cupla Type, Hydraulic Quick Release Couplings Carbon Steel

大画像 :  LSQ-S7のNitto HSP Cuplaのタイプ、油圧クイック リリースのカップリングの炭素鋼

商品の詳細:
起源の場所: ニンポー、中国(本土)
ブランド名: SONGQIAO
モデル番号: LSQ-S7
お支払配送条件:
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: 顧客の要求による標準的な輸出のパッケージまたは。
受渡し時間: による30日以内にまたは顧客の要求。
供給の能力: アセンブリ研修会の容量を一致する50,000pcs/day
詳細製品概要
標準: NITTO HSPのcuplaシリーズ、ポペット弁と互換性がある WP: 5,000のpsi (345棒)への働き圧力
材料: 炭素鋼 サイズ: 1/4' - 1'
糸: BSPP、BSPT、NPT、NPTF、SAE 関係: 球の錠
ハイライト:

速の油圧ライン接続するため

,

油圧クイック リリースのカップリング

LSQ-S7のNitto HSP Cuplaのタイプ、油圧クイック リリースのカップリングの炭素鋼



Descripton:



LSQ-S7終わりのタイプ油圧速いカップリング(鋼鉄)
適用:LSQ-S7シリーズは企業に建設用機器、林業装置、農業機械、オイル用具、製鉄所の機械類および他のデマンドが高い油圧適用の使用のための証明された設計を持って来る。

指定

サイズ() 1/4 3/8 1/2 3/4 1
評価される圧力(PSI) 5000 4000 4000 3000 3000
評価される流れ(GPM) 3 6 12 28 50
温度較差(stdのシール) -20℃への+100℃
標準的なシール材料 NBR



LSQ-S7シリーズ カップリングの特徴:
利用できる1.Poppet弁連結を解かれた漏出を防ぐため。
2.Poppet弁は、流れをexpeditely保つ評価される働く圧力の内でつながれたとき、自動的に開く。
3.Critical部品は耐久性のために堅くなる。
4.Dependable球錠のメカニズムは合う半分を一緒に保持する。
固体棒在庫から機械で造られる5.Socketおよびプラグは精密である。
NITTO HSPのカプラー シリーズの6.Compatible。



使用する方法:

接続する前の1つは、回路の汚染を避けるためにカップリングの合う部分をきれいにする。
2つは、女性のカップリングの袖を引っ張るためにつなぐために男性カップリングと女性を一直線に並べる

そして両方の半分までの他への押し1は十分に接続され、袖を解放する。
3つは、女性のカップリングの袖を引っ張るために連結を解くために合う半分を引き出す。


性能:テスト液体:、1GPM=3.78L/Min、1PSID=0.0069MPaオイル200SUS。
LSQ-S7のNitto HSP Cuplaのタイプ、油圧クイック リリースのカップリングの炭素鋼 0
LSQ-S7シリーズ(1/4"、3/8"、1/2」、3/4"、1")

ソケット
LSQ-S7のNitto HSP Cuplaのタイプ、油圧クイック リリースのカップリングの炭素鋼 1

部品番号。 LS ¢D HEX1 T
LSQ-S7-02SF 53.4 28.5 19 12.5 G1/4 NPT1/4
LSQ-S7-03SF 60.4 33 23 14 G3/8 NPT3/8
LSQ-S7-04SF 72 43.5 35 18 G1/2 NPT1/2
LSQ-S7-06SF 72 43.5 35 18 G3/4 NPT3/4
LSQ-S7-08SF 93 58.2 46 22 G1 NPT1



プラグ
LSQ-S7のNitto HSP Cuplaのタイプ、油圧クイック リリースのカップリングの炭素鋼 2

部品番号。 LP C HEX2 T
LSQ-S7-02PF 36 17.5 19 12 G1/4 NPT1/4
LSQ-S7-03PF 38 22.5 23 13 G3/8 NPT3/8
LSQ-S7-04PF 50 27.5 32 16 G1/2 NPT1/2
LSQ-S7-06PF 50 27.5 32 18 G3/4 NPT3/4
LSQ-S7-08PF 61 36 41 22 G1 NPT1



連結の付属品
LSQ-S7のNitto HSP Cuplaのタイプ、油圧クイック リリースのカップリングの炭素鋼 3

部品番号。 L ¢D HEX1 HEX2 T
LSQ-S7-02 72.5 28.5 19 19 G1/4 NPT1/4
LSQ-S7-03 76.5 33 23 23 G3/8 NPT3/8
LSQ-S7-04 95 43.5 35 32 G1/2 NPT1/2
LSQ-S7-06 95 43.5 35 32 G3/4 NPT3/4
LSQ-S7-08 119.2 58.2 46 41 G1 NPT1
