製品詳細
起源の場所: ニンポー、中国（本土）
ブランド名: SONGQIAO
モデル番号: LSQ-FF
支払いと送料の条件
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 顧客の要求による標準的な輸出のパッケージまたは。
受渡し時間: による30日以内にまたは顧客の要求。
供給の能力: アセンブリ研修会の容量を一致する50,000pcs/day
スタンダード: |
ISO 16028のシリーズ、平らな表面 |
WP: |
5,000のpsi （345棒）への働き圧力 |
材料: |
炭素鋼 |
サイズ: |
1/4' - 2' |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
接続: |
球の錠 |
スタンダード: |
ISO 16028のシリーズ、平らな表面 |
WP: |
5,000のpsi （345棒）への働き圧力 |
材料: |
炭素鋼 |
サイズ: |
1/4' - 2' |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
接続: |
球の錠 |

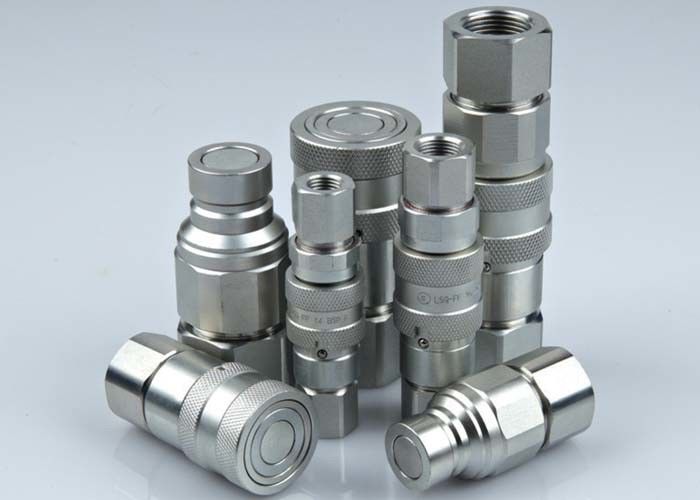

LSQ-FF,ISO16028, フラッシュ・フェイス型炭酸鋼の水力結合器,クロム3
記述:
応用:
ソングキオ LSQ-FF シリーズのコップリングは,水力油の流出が深刻な安全上の危険を伴う公共サービス市場で広く使用されています.特に高電圧電源送電線の維持に使用される上空のバケツホイストにこれらのコップリングは,建設,鉄道整備,鉱山産業における液圧ツールの迅速な交換にも使用されます.清掃 の 容易 な 特性 に よっ て,この よう な 敵対 的 な 環境 で 使う こと が 理想 的 です.
| 身体サイズ (in) | 4/4 (○2) | 3/8(03) | 半分の4から5分の4 | 5/8(06) | 3/4 (○) | 1 ((10) | 2 ポイント | 2(16) |
| 定数圧力 (PSI) | 5000 | 4350 |
4350
|
3625 | 3625 | 3000 | 3000 | 3000 |
| 定数流量 (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| 流出量 (ML) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
| (最大,断線ごとに) | ||||||||
| 温度範囲 | -20°Cから+120°C | |||||||
| Sタンダードシール材料 NBR | ||||||||
高流量やインパルスの圧力による損傷に耐えるため 性能が向上します
スリーブロックメカニズムは,接続後にスリーブを回転させることで起動する.コップリングを地面に沿って引きずるときに偶然の脱線を防ぐ.
カーブメカニズムは,汚れが内部メカニズムに侵入し,接続または切断時に故障を起こさないように設計されている.袖は,保持リングをカバーし,またスプリングエリアにダストシールを組み込む.
鉄鋼構造,黄色クロマート仕上げで亜鉛塗装. 硬化乳首と袖と固いバーストック構造により,水力および機械的な衝撃による損傷に最大限の抵抗力があります.
この防爆ナトリル/PTFE結合シールが設計されたのは,厳しい使用条件下で爆破や損傷を防ぐためです.
耐久性のあるボールロックメカニズムは 常に信頼性の高い接続を保証します大きな数のロックボールが作業荷重を均等に分配し,ホーストルクを削減し,ホース寿命を延長するためにアライナインメントと旋回動作を提供します警告: これらの製品は,旋回装置として使用してはならない.圧力で回転すると,過剰な,早めの磨きが起こる.
LSQ-FFシリーズのコップルには,接続または切断時にスラッシュバルブを使用する.断線または再接続中に空気の含有中に流体のわずかな量のみが失われるように,バルブが一緒にマッチされていることを意味します..
新型クロム塗装により 高い防腐性能が 得られます
LSQ-FFシリーズはISO16028規格に準拠している.
PARKER FEMシリーズ,STUCCHI FIRGシリーズ,AEROQUIP FD89シリーズ,HANSEN FFシリーズと互換性がある.
| ISO | 第9部分 | LS | D | HEX1 | A について | T |
| 6.3 | LSQ-FF-02SF | 58.2 | 28 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03SF | 68.2 | 32 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03SF | 72.2 | 32 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111.5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12SF | 150 | 79.5 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16SF | 167 | 98.5 | 85 | 31 | G2 NPT2 |
| ISO | 第9部分 | LP | d | C について | HEX2 | A について | T |
| 6.3 | LSQ-FF-02PF | 49.2 | 16.1 | 15.2 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03PF | 55.8 | 19.7 | 19.5 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03PF | 59.8 | 19.7 | 19.5 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 72 | 24.5 | 21.6 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 76 | 24.5 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06PF | 75.5 | 27 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16PF | 123.9 | 73 | 40.5 | 75 | 31 | G2 NPT2 |
| ISO | 第9部分 | L について | D | HEX1 | HEX2 | T |
| 6.3 | LSQ-FF-02 | 96.2 | 28 | 20 | 20 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03 | 116.4 | 32 | 27 | 27 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 129.3 | 38 | 32 | 32 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12 | 233.4 | 79.5 | 65 | 65 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16 | 251.7 | 98.5 | 85 | 75 | G2 NPT2 |
