商品の詳細:
お支払配送条件:
|
標準: | ISO 16028のシリーズ、平らな表面 | WP: | 5,000のpsi (345棒)への働き圧力 |
---|---|---|---|
材料: | 炭素鋼 | サイズ: | 1/4' - 3/8' |
糸: | BSPP、BSPT、NPT、NPTF、SAE | 関係: | 球の錠 |
ハイライト: | フラッシュは油圧速いカプラーに直面した,平らな表面油圧コネクター |

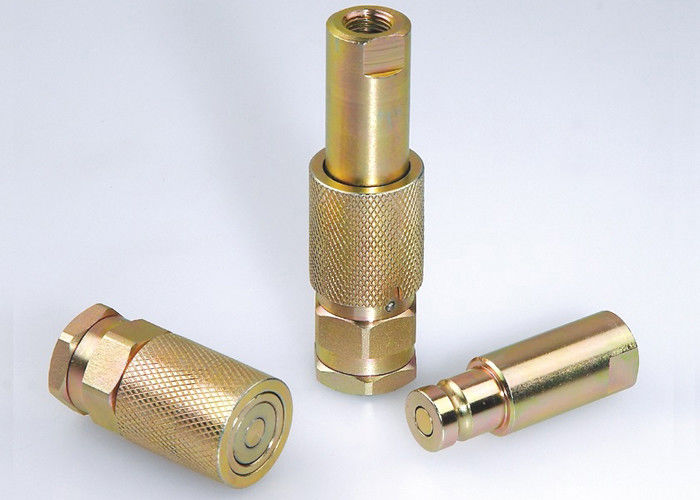

LSQ-PTRのNittoの交換、炭素鋼、Chrome 6の同じ高さの表面タイプ油圧カップリング
Descripton:
LSQ-PTRの平らな表面タイプ油圧速いカップリング(鋼鉄)
適用:SongQiao LSQ-PTRシリーズ カップリングは油圧オイルのこぼれが深刻な安全上の問題を構成できる高圧送電線の維持のために使用される頭上式のバケツの起重機の公益市場で広く利用されている特に。これらのカップリングは構造、鉄道の維持および採鉱産業でも油圧用具のクイック チェンジのために使用される。クリーニングの容易さはそれらをこれらのタイプの敵の環境の使用にとって理想的にさせる。
指定:
サイズ() | 1/4 | 3/8 |
評価される圧力(PSI) | 5000 | 5000 |
評価される流れ(GPM) | 3 | 6 |
温度較差(stdのシール) | -20℃への+120℃ | |
こぼれ(最高ML) (。每。接続解除) | .015 | .015 |
空気包含(最高ML) (。每に接続しなさい) | .020 | .020 |
標準的なシール | NBR |
LSQ-PTRは特色になる:
1.袖の施錠機能は関係の後で袖を回すことによって従事している。それはカップリングが地面に沿って引張られるとき偶然の切断を防ぐ。
2.袖のメカニズムは土が接続するか、または切るとき内部メカニズムを書き入れ、こうして不良な操作を引き起こすことを防ぐのを助けるように設計されている。袖は保持リングをカバーし、また塵のシール区域を春に織込んでいる。
3.鋼鉄構造、黄色いクロム酸塩の終わりとめっきされる亜鉛。油圧および機械衝撃から傷つくべき最高の抵抗のための堅くされたニップルおよび袖および固体barstockの構造。
4。このAnti-Blowout Nitrile/PTFEはシールを設計されている厳しいサービス状態の間に破裂か損傷を防ぐように結んだ。
5.耐久財の球錠のメカニズムは信頼できる接続を、必ず保証する。多数の錠の球はホースのトルクを減らし、ホースの生命を延長するために直線および回転の行為を提供している間労働量を均等に配る。注意:これらのプロダクトは旋回装置として使用されるべきではない。回転は余分な、早期の摩耗で重圧の下で起因する。
6つの.LSQ-PTRシリーズ カップリングは接続するか、または切るとき同じ高さのvalvingを用いる。これは液体の少量だけ再接続の間に切断か空気包含の間に失うことができるように弁が一緒に合うことを意味する。
7. 350の一連のNITTOと互換性がある
性能:テスト液体:、1GPM=3.78L/Min、1PSID=0.0069MPaオイル200SUS。
LSQ-PTRシリーズ(1/4"、3/8")ソケット
部品番号。 | LS | ¢D | HEX1 | T | |
LSQ-PTR-02SF | 59.3 | 30.4 | 27 | 14 | ZG1/4 NPT1/4 |
LSQ-PTR-03SF | 71.1 | 31.5 | 30 | 16 | ZG3/8 NPT3/8 |
プラグ
部品番号。 | LP | C | HEX2 | T | |
LSQ-PTR-02PF | 64 | 20.5 | 19 | 14 | ZG1/4 NPT1/4 |
LSQ-PTR-03PF | 71 | 25.5 | 24 | 16 | ZG3/8 PT3/8 |
連結の付属品
部品番号。 | L | ¢D | HEX1 | HEX2 | T |
LSQ-PTR-02 | 105.3 | 30.4 | 27 | 19 | ZG1/4 NPT1/4 |
LSQ-PTR-03 | 122.2 | 31.5 | 30 | 24 | ZG3/8 NPT3/8 |
