商品の詳細:
お支払配送条件:
|
標準: | ISO 16028のシリーズ、平らな表面 | WP: | 4,350のpsi (300棒)への働き圧力 |
---|---|---|---|
材料: | 炭素鋼 | サイズ: | 1/2' - 3/4' |
糸: | BSPP、BSPT、NPT、NPTF、SAE | 関係: | 球の錠 |
ハイライト: | 平らな表面油圧コネクター,平らな表面油圧速いカプラー |

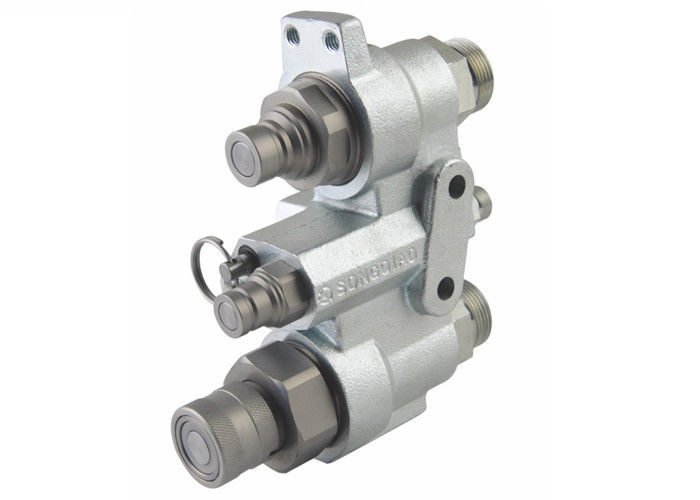

LSQ-HDB、ISO16028の炭素鋼の同じ高さの表面タイプ油圧カップリングは、亜鉛でメッキするニッケルを被せるめっきされて重圧の下で接続する
Descripton:
LSQ-HDBモジュラー弁シリーズは移動式装置の市場の条件を満たすように設計されているSongqiaoの最も最近の革新である。市場からのフィードバックと主要なOEMの共同と設計されていて、それにオペレータが男性と女性の残り圧力と2つの回路ラインを、接続し、切ることを可能にする残り圧力救助システムがある。LSQ-HDBモジュラー弁シリーズはISO 16028の交換可能で平らな表面カップリングが装備され、多数の左舷選択のためのモジュール設計があり、そしてカプラーのサイズの広い範囲を可能にする:1/2 (04)、3/4(08)
適用
雄牛、掘削機、移動式建設用機器は滑る
使用する方法
速いカップリングの平らな合う表面を回路の汚れたの包含を避けるためにきれいにするためにつなぐため前に。
ノブを引き出す残り圧力を流出させ、より低いカップリングの残り圧力を流出させる上部のカップリングの残り圧力を、流出させなさいまで。
警告
圧力を取り除いてはいけない:
--付属品が残り位置にない時
--付属品の操作の間(付属品の予想外の動きの危険による)
高い衝動圧力頻度と切られる女性のカップリングを使用してはいけない。
回路の流れやポンプ圧力とカップル連結を解いてはいけない。許可されるただ残り圧力のDis/関係。
回路の中温度が80より高いとカップル連結を解いてはいけない(176)。
カップリングが切られるとき蓋カバーを使用することを、提案する。
内部弁の機能を妥協することを避けるように回路の汚染を限ることは重要である。
サイズ() | 1 2(04) | 3 4(08) |
評価される圧力(PSI) | 4350 | 4350 |
評価される流れ(GPM) | 12 | 28 |
温度較差(stdのシール) | -20℃への+120℃ | |
標準的なシール材料 | NBR |
接続しなさい--最高を切りなさい。残り圧力:3625 (PSI)。
利点
ユーザー フレンドリーの救助システムは残り圧力の容易な関係そして切断を可能にする。
それは関係および切断の前に残り圧力を流出させ、傷害の危険を減らすことを関係を、圧力と安全状態の努力なしで許可する。
平らな表面はきれいになり易く油圧回路に汚染の包含を減らすのを助ける。
環境に流動損失を減らす関係/切断の間の最低の流動損失。
回路の正しい機能を高める関係/切断の間の最低の空気包含。
特許を取られた内部カップリングの弁の設計は回路効率を維持するシステムの最低の圧力降下を作成する
衝動圧力のよい抵抗。
密集した細く、適用範囲が広い設計(カップリングの別のサイズを使用するために割り当てる)。
私達に安全そして簡単
技術的な特徴および選択
互換性:ISO 16028と装備されている
別の構成および異なった次元で利用できるカップリング
カップリングのタイプ:平らな表面
機械関係:球の錠
関係システム:接続するために押しなさい
切断システム:女性のカップリングの袖を引っ張ること
残り圧力の関係:レバーとの圧力を流出させた後
残り圧力の切断:レバーとの圧力を流出させた後
シール:NBR (ニトリル)の標準
反放出リング:PTFE
ISO | 部品番号。 | B | C | D | E | F | G | |
12.5 | LSQ-HDB-04 | 184 | S44.45ジンクス | S50.8ジンクス | S25.4ジンクス | Φ38 | Φ24.54 | Φ19.75 |
19 | LSQ-HDB-06 | 188 | S44.45ジンクス | S50.8ジンクス | S25.4ジンクス | Φ38 | Φ29.95 |
Φ19.75 |
