製品詳細
起源の場所: ニンポー、中国（本土）
ブランド名: SONGQIAO
モデル番号: KZF
支払いと送料の条件
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 顧客の要求による標準的な輸出のパッケージまたは。
受渡し時間: による30日以内にまたは顧客の要求。
供給の能力: アセンブリ研修会の容量を一致する50,000pcs/day
標準: |
ISO 7241-1シリーズ「B」、ポペット弁 |
WP: |
1,000のpsi （69棒）への働き圧力 |
材料: |
ステンレス鋼 |
サイズ: |
1/8' - 2つ |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
関係: |
球の錠 |
標準: |
ISO 7241-1シリーズ「B」、ポペット弁 |
WP: |
1,000のpsi （69棒）への働き圧力 |
材料: |
ステンレス鋼 |
サイズ: |
1/8' - 2つ |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
関係: |
球の錠 |

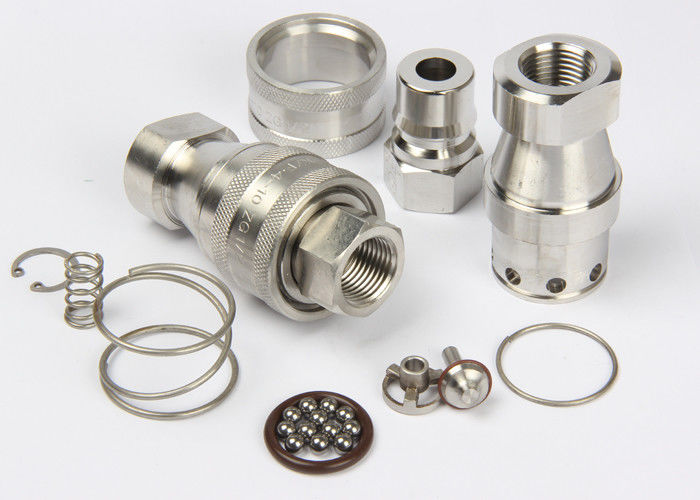

KZF、ISO7241-B 雌ねじの油圧式クイック コネクト カップリング、ステンレス鋼 SS304
説明:
KZF クローズタイプ油圧クイックカップリング (ステンレス鋼 304)
KZF カップリングは、さまざまな油圧用途で使用されています。これらのダブル シャットオフ カップリングは、機器の操作またはメンテナンスのために流体移送ラインを接続および切断する必要があり、流体の損失が望ましくない場所であればどこでも使用できます。主に作動油で使用されます。KZF カップリングは、化学薬品、水、蒸気、および一部のガスにも使用されます。
仕様
| ボディサイズ(インチ) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| 評価される圧力（PSI） | 2000年 | 2000年 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 定格流量(GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 温度範囲（標準シール） | -20℃～+120℃ | ||||||||
| 標準シール材質 | バイトン | ||||||||
KZF シリーズ カップリングの特徴:
1、スナップ式ロッキング ボール システムにより、確実で迅速な接続が保証されます。オスとメスの半分を接続すると、圧力がかかっていても回転できるため、フレキシブル ホースにねじれ応力がかかりません。
2、高圧ピークとパルスに耐えるように設計されています。
3、ポペットバルブには、バランスの取れたスプリングと較正されたオイル流路があり、圧力降下を最小限に抑えます。
4、ポペット バルブ シールには、耐衝撃保護エッジがあります。
5. KZF シリーズは ISO 7241-B の規格に準拠しています。
6. PARKER 60シリーズ、FASTER HNVシリーズ、AEROQUIP FD45シリーズ、HANSEN HKシリーズに対応。
KZF (1/8"、1/4"、3/8"、1/2") KZF (3/4"、1"、11/4"、12/2"、2")
ソケット
| ISO | PARTNO. | LS | ￠D | HEX1 | あ | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| 注：サイズ01～08のみISO7241-B規格に準拠 | ||||||
プラグ
| ISO | PARTNO. | LP | d | ハ | HEX2 | あ | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| 注：サイズ01～08のみISO7241-B規格に準拠 | |||||||
カップリングフィッティング
| ISO | 品番 | L | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| 注：サイズ01～08のみISO7241-B規格に準拠 | ||||||
