製品詳細
起源の場所: ニンポー、中国（本土）
ブランド名: SONGQIAO
モデル番号: LSQ-S2
支払いと送料の条件
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 顧客の要求による標準的な輸出のパッケージまたは。
受渡し時間: による30日以内にまたは顧客の要求。
供給の能力: アセンブリ研修会の容量を一致する50,000pcs/day
標準: |
ISO 7241-1シリーズ「B」、ポペット弁 |
WP: |
5,000のpsi （345棒）への働き圧力 |
Material: |
Carbon Steel |
サイズ: |
1/8' - 1つ |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
関係: |
球の錠 |
標準: |
ISO 7241-1シリーズ「B」、ポペット弁 |
WP: |
5,000のpsi （345棒）への働き圧力 |
Material: |
Carbon Steel |
サイズ: |
1/8' - 1つ |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
関係: |
球の錠 |
LSQ-S2のISO7241-Bの油圧速いカップリング、一般目的、Parker 60Series
Descripton:

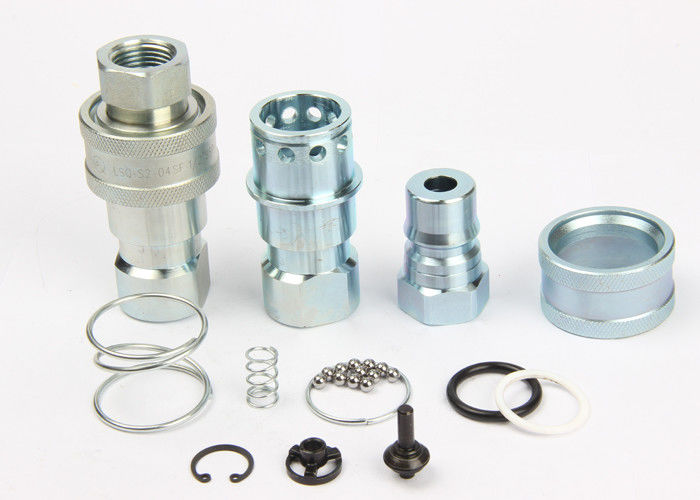

LSQ-S2終わりのタイプ油圧速いカップリング（鋼鉄）
適用:
•産業油圧ライン
•食糧および化学薬品の処理
•水および冷却剤ライン
•移動式装置
•5月はあるガスと使用される
指定
| サイズ（） | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 評価される圧力（PSI） | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| 評価される流れ（GPM） | 1 | 3 | 6 | 12 | 28 | 50 |
| 温度較差 | -20℃への+120℃ | |||||
| シール材料 | NBR | |||||
LSQ-S2シリーズ カップリングの特徴:
利用できる1.Poppet弁連結を解かれた漏出を防ぐため。
2.Poppet弁は、流れをexpeditely保つ評価される働く圧力の内でつながれたとき、自動的に開く。
3.Critical部品は耐久性のために堅くなる。
4.Dependable球錠のメカニズムは合う半分を一緒に保持する。
固体棒在庫から機械で造られる5.Socketおよびプラグは精密である。
6.LSQ-S2シリーズはISO 7241-Bの標準に合致する。
PARKERとの7.Compatible 60のシリーズ、より速いHNVシリーズ、AEROQUIP FD45シリーズおよびHANSEN HKシリーズ。
性能:テスト液体:Oil-200SUS.1GPM=3.78L/Min、1PSID=0.0069MPa
LSQ-S2シリーズ（1/4"、3/8"、1/2」、3/4"、1"）
ソケット
| ISO | 部品番号。 | LS | ¢D | HEX1 | T | |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1/8 NPT1/8 |
| 6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
プラグ
| ISO | 部品番号。 | LP | d | C | HEX2 | T | |
| 5 | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1/8 NPT1/8 |
| 6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1」NPT1」 |
つながれる
| ISO | 部品番号。 | L | ¢D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58.5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6.3 | LSQ-S2-02 | 72 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03 | 80.5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06 | 112.5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
