製品詳細
起源の場所: ニンポー、中国（本土）
ブランド名: SONGQIAO
モデル番号: LSQ-RD
支払いと送料の条件
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 顧客の要求による標準的な輸出のパッケージまたは
受渡し時間: による30日以内にまたは顧客の要求
供給の能力: アセンブリ研修会の容量を一致する50,000 PC/日
スタンダード: |
NITTO TSP シリーズと互換性 |
WP: |
作業圧 1000 psi (69 bar) まで |
材料: |
黄銅かSS304 |
サイズ: |
1/8" - 1/2」 |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
接続: |
球の錠 |
スタンダード: |
NITTO TSP シリーズと互換性 |
WP: |
作業圧 1000 psi (69 bar) まで |
材料: |
黄銅かSS304 |
サイズ: |
1/8" - 1/2」 |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
接続: |
球の錠 |

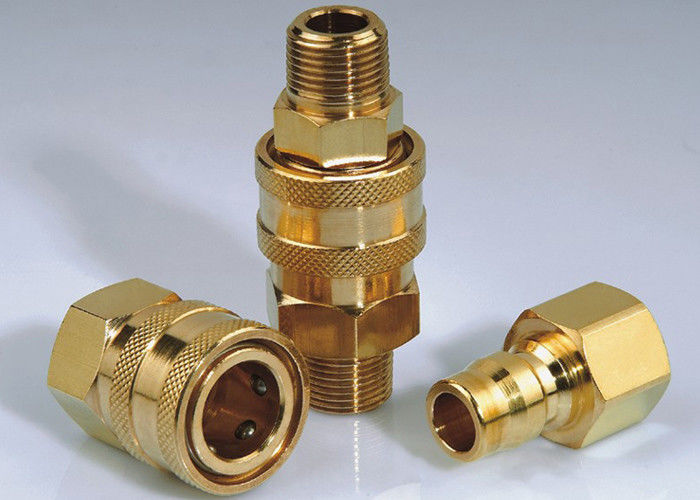

LSQ-RD,高流量,バルブなし,日本のタイプ,銅またはSS304の水力結合器
記述:
LSQ-RD 日本式液圧快組
適用: LSQ-RDシリーズは,最大流量が必要なアプリケーションのための非バルス式コップリングです.オープン・ボールは,あらゆる高速結合設計の中で最低の圧力低下をもたらし,高圧水と蒸気洗浄機などのアプリケーションに最適です.カーペットクリーナーやカビ冷却液の線など,多くの非バルブ用アプリケーション.
仕様:
| 身体サイズ (in) | 1/8 | 4/4 | 3/8 | 1/2 |
| 平均圧力 (PSI) | ||||
| ブラス Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| 定数流量 (GPM) | 3 | 6 | 12 | 12 |
| 温度範囲 (ステッドシール) | -20°Cから+120°C | |||
LSQ-RDの特徴:
1両方の半分にバルブがない滑らかで開いた穴は,最小限の圧力低下を提供し,同じ線が1つ以上のメディアに使用されるアプリケーションで簡単に固定することができます.
2LSQ-RDのコップラーとニップルは固体棒から加工され,耐久性のある高品質のコップリングを提供します.
3LSQ-RDの乳首は,標準的な製品材料として銅と304ステンレス鋼で入手できます.
4. LSQ-RDの乳首は 304ステンレス鋼,銅で利用できます.
5LSQ-RDは,他のメーカーが製造した類似のコップルと次元的にも機能的にも互換性があるため,交換式コップルです.
6NITTO TSPシリーズと互換性がある.
性能:試験液:Oil-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-RDシリーズ (1/8",1/4",3/8",1/2") ソケット
| 第9部分 | LS | ¢D | HEX1 | A について | T |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| 第9部分 | LS | ¢D | HEX1 | A について | T |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
プラグ
| 第9部分 | LP | C について | HEX2 | A について | T |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| 第9部分 | LP | C について | HEX1 | A について | T |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
