製品詳細
起源の場所: ニンポー、中国（本土）
ブランド名: SONGQIAO
モデル番号: KZF
支払いと送料の条件
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 顧客の要求による標準的な輸出のパッケージまたは。
受渡し時間: による30日以内にまたは顧客の要求。
供給の能力: アセンブリ研修会の容量を一致する50,000pcs/day
スタンダード: |
ISO 7241-1シリーズ「B」、ポペット弁 |
WP: |
1,000のpsi （69棒）への働き圧力 |
材料: |
ステンレス鋼 |
サイズ: |
1/8' - 2つ |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
接続: |
球の錠 |
スタンダード: |
ISO 7241-1シリーズ「B」、ポペット弁 |
WP: |
1,000のpsi （69棒）への働き圧力 |
材料: |
ステンレス鋼 |
サイズ: |
1/8' - 2つ |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
接続: |
球の錠 |

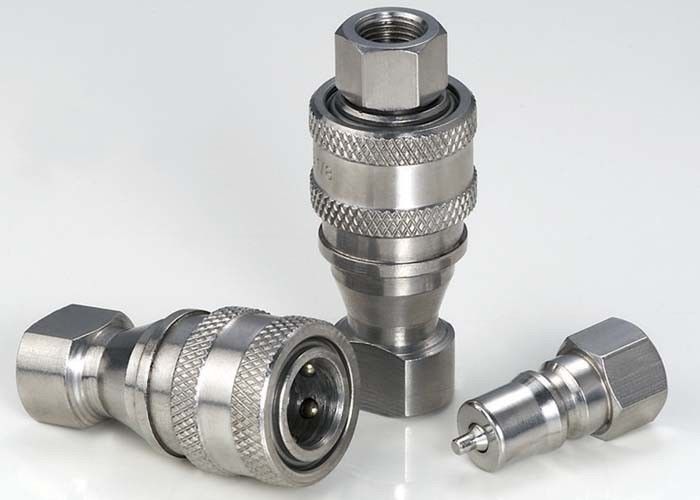

KZF,ISO7241-B ステンレススチールSS304のFeMaleスレッドの水力結合
記述:
KZF 密閉型 液圧快速結合器 (304型不?? 鋼)
KZFコップリングは,水力学的アプリケーションのスペクトル全体で使用されています.これらのダブルシャットオフカップリングは,設備の操作または保守のために流体転送ラインが接続され,切断する必要がありますどこにでも見つけることができますKZFコップリングは,水,蒸気,およびいくつかのガスでも使用されます.
仕様
| 身体サイズ (in) | 1/8 | 4/4 | 3/8 | 1/2 | 3/4 | 1 | 1 ((1/4) | 1 (1/2) | 2 |
| 定数圧力 (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 定数流量 (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 温度範囲 (ステッドシール) | -20°Cから+120°C | ||||||||
| スタンダードシール材料 | ヴィトン | ||||||||
KZFシリーズコップリングの特徴:
1配合されていない漏れを防ぐためにポペットバルブが利用できます.
2ポンペットバルブは,指定された作業圧内で,接続されたときに自動的に開け,流れを迅速に維持します.
3信頼性の高いボールロックメカニズムは 交配半分の結合を保ちます
4ソーセットとプラグは,固体棒のストックから精密加工されています.
5. KZFシリーズはISO 7241-Bの規格に適合しています
6PARKER 60シリーズ,FASTER HNVシリーズ,AEROQUIP FD45シリーズとHANSEN HKシリーズと互換性があります.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
ソーセージ
| ISO | パートナー | LS | ¢D | HEX1 | A について | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| 注:ISO 7241-B規格に準拠するサイズは01~08のみ | ||||||
プラグ
| ISO | パートナー | LP | d | C について | HEX2 | A について | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| 注:ISO 7241-B規格に準拠するサイズは01~08のみ | |||||||
結合装置
| ISO | 第9部分 | L について | ¢D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| 注:ISO 7241-B規格に準拠するサイズは01~08のみ | ||||||
