製品詳細
起源の場所: ニンポー、中国（本土）
ブランド名: SONGQIAO
モデル番号: LSQ-S4
支払いと送料の条件
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 顧客の要求による標準的な輸出のパッケージまたは。
受渡し時間: による30日以内にまたは顧客の要求。
供給の能力: アセンブリ研修会の容量を一致する50,000pcs/day
スタンダード: |
ISO 5675のシリーズ、球弁 |
WP: |
5,000のpsi （345棒）への働き圧力 |
材料: |
炭素鋼 |
サイズ: |
1/4' - 1' |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
接続: |
球の錠 |
スタンダード: |
ISO 5675のシリーズ、球弁 |
WP: |
5,000のpsi （345棒）への働き圧力 |
材料: |
炭素鋼 |
サイズ: |
1/4' - 1' |
糸: |
BSPP、BSPT、NPT、NPTF、SAE |
接続: |
球の錠 |
LSQ-S4,ISO5675,ボールバルブ型水力結合器 炭素鋼,クロム3
記述:

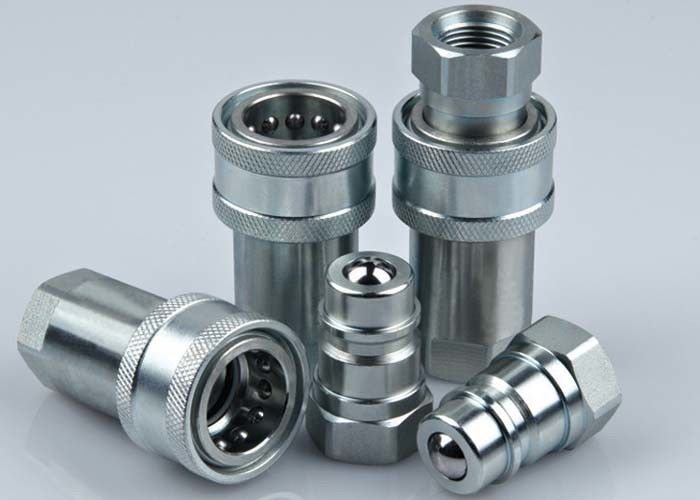

LSQ-S4 ボールバルブ タイプ 液圧快速結合 (鋼)
応用: LSQ-S4シリーズは,建設機器,林業機器,農業機械,石油工具,鉄鋼工場機械,他の要求の高い水力学用途.
仕様:
| 身体サイズ (in) | 4/4 | 3/8 | 1/2 | 3/4 | 1 |
| 定数圧力 (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| 定数流量 (GPM) | 3 | 6 | 12 | 28 | 50 |
| 温度範囲 (ステッドシール) | -20°Cから+120°C | ||||
| スタンダードシール材料 | NBR | ||||
LSQ-S4 特徴:
1配合されていない漏れを防ぐためにポペットバルブが利用できます.
2弾性バルブは,定数作業圧内で重用液圧アプリケーションで堅牢な信頼性のために利用できます.
3硬いクロム合金ボールが バルブに装着され バルブ座席に 噴水で装着されます
4バルブは,ボールと鋳造された座席の間に金属から金属のシールを提供します.
5重要な部品は耐久性のために硬化されています
6信頼性の高いボールロックメカニズムは 交配半分の結合を保ちます
7ソーセットとプラグは,固体棒のストックから精密加工されています.
8LSQ-S4シリーズはISO5675規格に準拠しています.
9PARKER 4000シリーズとFASTER NV/NSシリーズと互換性があります
性能:試験液:オイル-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-S4シリーズ (1/4",3/8",1/2",3/4",1")
ソーセージ
| ISO | パートナー | LS | ¢D | HEX1 | A について | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF (E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| 注:LSQ-S4-06SF FASTERインターチェンジ,LSQ-S4-06SF(E) パーカーインターチェンジ | ||||||
プラグ
| ISO | パートナー | LP | d | C について | HEX2 | A について | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| 注:LSQ-S4-06SF FASTERインターチェンジ,LSQ-S4-06SF(E) パーカーインターチェンジ | |||||||
結合装置
| ISO | パートナー | L について | ¢D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 (E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| 注:LSQ-S4-06SF FASTERインターチェンジ,LSQ-S4-06SF(E) パーカーインターチェンジ | ||||||
