ハイライト:

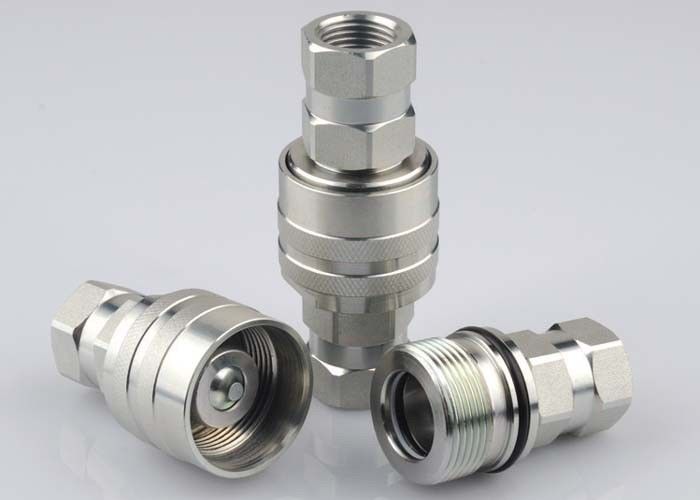

                                                                                                                                                                                                                                                BSPPスレッドミニクイックカップリング, 工業用スレッド式クイックコネクト LSQ-CVV


スタンダード:	、締まる糸より速いCVVシリーズと互換性がある	WP:	5,000のpsi （345棒）への働き圧力
材料:	炭素鋼	サイズ:	1/4' - 1'
糸:	BSPP、BSPT、NPT、NPTF、SAE	接続:	糸ロック

スタンダード:	、締まる糸より速いCVVシリーズと互換性がある
WP:	5,000のpsi （345棒）への働き圧力
材料:	炭素鋼
サイズ:	1/4' - 1'
糸:	BSPP、BSPT、NPT、NPTF、SAE
接続:	糸ロック

産業通された速いLSQ-CVVのBSPPの糸の小型速いカップリングを接続する

LSQ-CVVスレッド接続タイプ,より速いCVV交換,炭素鋼の水力結合,クロム3

記述:

申請

LSQ-CVVシリーズは,設備 (掘削機),車両,水力装置,掘削機に広く使用されています.

仕様:

身体サイズ (in)	4/4	3/8	1/2	3/4	1
定数圧力 (PSI)	5000	5000	5000	4500	5000
定数流量 (GPM)	3	6	12	28	50
温度範囲 (STDシール)	-20°Cから+120°C
スタンダードシール材料	NBR

特徴:

1高流量やインパルス圧力による損傷を抵抗できるため性能も向上します

2耐久性のために固体鋼棒から加工されています.

3LSQ-CVVシリーズは,スローリングスリーブロックメカニズムを使用し,カップラーにマッチする男性スローリングをマッチします. 両半は接続から手動でスローリングする必要があります.

4新しいクロム塗装により高い防腐性能を備えています

5ロープのバルブ保持器は,バルブを正方向に並べることを保証するバルブストップを提供します.

6FASTER CVVシリーズ STCCHI VDシリーズと互換性があります.

第9部分	LS	D	HEX1	HEX3	A について	T
LSQ-CVV-02SF	58.6	Φ34	S19	S30	13	G1/4 NPT1/4
LSQ-CVV-03SF	60.8	Φ34	S22	S30	13	G3/8 NPT3/8
LSQ-CVV-04SF	67.7	Φ42	S27	S36	18	G1/2 NPT1/2
LSQ-CVV-06SF	73.5	Φ48	S36	S41	18	G3/4 NPT3/4
LSQ-CVV-08SF	94.5	Φ56 について5	S41	S51 について	24.5	G1 NPT1

パートナー	LP	d	HEX2	A について	T
LSQ-CVV-02PF	60	M24*2	S19HEX	13	G1/4 NPT1/4
LSQ-CVV-03PF	55.3	M28*2	S22HEX	13	G3/8 NPT3/8
LSQ-CVV-04PF	61.5	M36*2	S27HEX	18	G1/2 NPT1/2
LSQ-CVV-06PF	83.5	M42*2	S36HEX	18	G3/4 NPT3/4
LSQ-CVV-08PF	94.5	M48*3	S41HEX	24.5	G1 NPT1

パートナー	L について	D	HEX1	HEX2	HEX3	T
LSQ-CVV-02	92.6	Φ34	S19	S19	S30	G1/4 NPT1/4
LSQ-CVV-03	89.9	Φ34	S22	S22	S30	G3/8 NPT3/8
LSQ-CVV-04	103	Φ42	S27	S27	S36	G1/2 NPT1/2
LSQ-CVV-06	125	Φ48	S36	S36	S41	G3/4 NPT3/4
LSQ-CVV-08	155	Φ56 について5	S41	S41	S50	G1 NPT1
