Japanese Type Hydraulic Quick Coupling with 1000 to 2000 Psi Pressure Range and 1/8 to 1/2 Inch Sizes

製品詳細

支払いと送料の条件

最小注文数量: 1

価格: 1

最高の価格を入手する

製品詳細

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Japanese Type Hydraulic Quick Coupling, 1000 to 2000 Psi Hydraulic Quick Connect Coupling, 1/8 to 1/2 Inch Quick Release Coupling


モデル番号:	LSQ-RD（非バルブ真鍮）	作業圧力:	1000から2000psi
機械関係:	球の錠	体の大きさ:	1/8、1/4、3/8、1/2
率圧力:	1000〜2000 PSI	定格フロー:	3、6、12、12 gpm
温度範囲:	-20ºC〜 +120ºC	試験液体:	Oil-200Sus
フロー変換:	1gpm = 3.78L/min	圧力変換:	1psid = 0.0069mpa
材料オプション:	真鍮、304ステンレス鋼	互換性:	Nitto TSPシリーズ
部分次元:	複数のサイズ（表を参照）	糸のサイズ:	Zg1/8、Zg1/4、Zg3/8、Zg1/2、Zg3/4、Zg1
生産能力:	100000セット/月

モデル番号:	LSQ-RD（非バルブ真鍮）
作業圧力:	1000から2000psi
機械関係:	球の錠
体の大きさ:	1/8、1/4、3/8、1/2
率圧力:	1000〜2000 PSI
定格フロー:	3、6、12、12 gpm
温度範囲:	-20ºC〜 +120ºC
試験液体:	Oil-200Sus
フロー変換:	1gpm = 3.78L/min
圧力変換:	1psid = 0.0069mpa
材料オプション:	真鍮、304ステンレス鋼
互換性:	Nitto TSPシリーズ
部分次元:	複数のサイズ（表を参照）
糸のサイズ:	Zg1/8、Zg1/4、Zg3/8、Zg1/2、Zg3/4、Zg1
生産能力:	100000セット/月

Japanese Type Hydraulic Quick Coupling with 1000 to 2000 Psi Pressure Range and 1/8 to 1/2 Inch Sizes

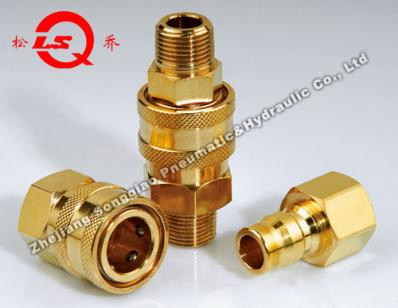

LSQ-RD Japanese Type Hydraulic Quick Coupling

Product Description

The LSQ-RD Series are non-valved couplings designed for applications requiring maximum flow. Their smooth, open bore offers the lowest pressure drop of any quick coupling design, making them ideal for high-pressure water and steam washers, carpet cleaners, mold coolant lines, and other non-valved applications.

Key Features

Smooth, open bore design with no valving minimizes pressure drop and allows easy cleaning in multi-media applications
Machined from solid bar stock for durability and quality
Available in brass and 304 stainless steel materials
Interchangeable with similar couplings from other manufacturers
Compatible with NITTO TSP Series

Specifications

Body Size (in)	1/8	1/4	3/8	1/2
Rated Pressure (PSI) Brass Cplr/Npl	1000	1000	1000	1000
Rated Pressure (PSI) SS Cplr/Npl	2000	2000	1500	1500
Rated Flow (GPM)	3	6	12	12
Temperature Range (std seals)	-20ºC to +120ºC

Performance Data

Test Fluid: Oil-200SUS
1GPM = 3.78L/Min
1PSID = 0.0069MPa

Part Number Specifications

LSQ-RD Series - SF Type

PART NO.	LS	¢D	HEX1	A	T
LSQ-RD-01SF	27	17.5	14	9	ZG1/8
LSQ-RD-02SF	32	24	19	13	ZG1/4
LSQ-RD-03SF	35.8	28.3	23	13	ZG3/8
LSQ-RD-04SF	42.6	35	29	17	ZG1/2
LSQ-RD-06SF	49.5	41	36	18	ZG3/4
LSQ-RD-08SF	59.3	57.8	50	22	ZG1

LSQ-RD Series - SM Type

PART NO.	LS	¢D	HEX1	A	T
LSQ-RD-01SM	30	17.5	14	9	ZG1/8
LSQ-RD-02SM	42	24	19	13	ZG1/4
LSQ-RD-03SM	46.3	28.3	23	13	ZG3/8
LSQ-RD-04SM	56.1	35	29	17	ZG1/2
LSQ-RD-06SM	61	41	36	18	ZG3/4
LSQ-RD-08SM	67.3	57.8	50	22	ZG1

LSQ-RD Series - PF Type

PART NO.	LP	C	HEX2	A	T
LSQ-RD-01PF	26	15.5	14	9	ZG1/8
LSQ-RD-02PF	35	18	17	13	ZG1/4
LSQ-RD-03PF	38	21.2	21	13	ZG3/8
LSQ-RD-04PF	45	24.5	29	17	ZG1/2
LSQ-RD-06PF	50	28	32	18	ZG3/4
LSQ-RD-08PF	61	36	41	22	ZG1

LSQ-RD Series - PM Type

PART NO.	LP	C	HEX1	A	T
LSQ-RD-01PM	32	15.5	12	9	ZG1/8
LSQ-RD-02PM	38	18	17	13	ZG1/4
LSQ-RD-03PM	43	21.2	19	13	ZG3/8
LSQ-RD-04PM	52	24.5	23	17	ZG1/2
LSQ-RD-06PM	56	28	29	18	ZG3/4
LSQ-RD-08PM	73	36	41	22	ZG1
