ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                3000-5000 Psi 油圧クイックカップリング, PARKER 4000 互換油圧クイックコネクトカップリング, FASTER NV/NS シリーズ互換クイックディスコネクト油圧カプラー


モデル番号:	LSQ-PK（ISO 5675スチール）	作業圧力:	3000 psi〜5000 psi
温度範囲:	-20ºC〜 +120ºC	スタンダードシール材料:	NBR
体の大きさ:	1/4、3/8、1/2、3/4、1	定格圧力:	5000、4000、4000、3000、3000 psi
定格フロー:	3、6、12、28、50 gpm	ポペットバルブ:	利用可能
ボールロックメカニズム:	信頼性	材料:	ソリッドバーストック
ISO標準:	ISO5675	互換性:	Parker 4000シリーズ、より速いNV/NSシリーズ
硬化した部品:	重要な部品	精密機械加工:	ソケットとプラグ
生産能力:	100000セット/月

モデル番号:	LSQ-PK（ISO 5675スチール）
作業圧力:	3000 psi〜5000 psi
温度範囲:	-20ºC〜 +120ºC
スタンダードシール材料:	NBR
体の大きさ:	1/4、3/8、1/2、3/4、1
定格圧力:	5000、4000、4000、3000、3000 psi
定格フロー:	3、6、12、28、50 gpm
ポペットバルブ:	利用可能
ボールロックメカニズム:	信頼性
材料:	ソリッドバーストック
ISO標準:	ISO5675
互換性:	Parker 4000シリーズ、より速いNV/NSシリーズ
硬化した部品:	重要な部品
精密機械加工:	ソケットとプラグ
生産能力:	100000セット/月

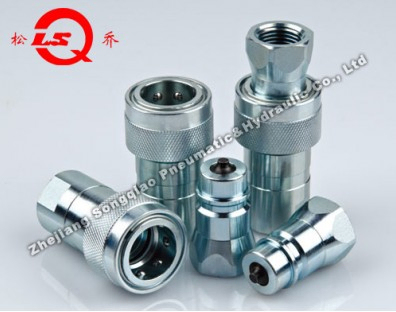

LSQ-PK クローズタイプ油圧クイックカップリング (3000-5000 Psi、PARKER 4000 および FASTER NV/NS シリーズ互換)

LSQ-PK 密閉型液圧快組 (鋼)

申請

LSQ-PKシリーズは,建設機器,林業機器,農業機械,石油工具,鉄鋼工場機械,その他の工業用品.

テクニカル仕様

温度範囲 (標準密封): -20°Cから+100°C

スタンダードシール材料:ニトリル (NBR)

身体サイズ (イン)	4/4	3/8	1/2	3/4	1
定数圧力 (PSI)	5000	4000	4000	3000	3000
定量流量 (GPM)	3	6	12	28	50

主要な特徴

ポンペットバルブは,分離した漏れを防止します.
指定作業圧内での接続時,自動弁開口
耐久性を高めるために硬化した重要な部品
安全な接続のための信頼性の高いボールロックメカニズム
精密加工されたソケットとプラグ
ISO5675規格に準拠する
PARKER 4000シリーズとFASTER NV/NSシリーズと互換性

ソケットの寸法

ISO	パートナー	LS	¢D	HEX1	A について	T
6.3	LSQ-PK-02SF	55.5	27.6	22.2	12.5	G1/4 NPT1/4
10	LSQ-PK-03SF	60.5	34	24	13	G3/8 NPT3/8
12.5	LSQ-PK-04SF	68	38	27	16	G1/2 NPT1/2
20	LSQ-PK-06SF	83	47.5	35	18	G3/4 NPT3/4
20	LSQ-PK-06SF (E)	82.5	48.2	34	19	G3/4 NPT3/4
25	LSQ-PK-08SF	97.5	56.2	41	21	G1 NPT1

プラグの寸法

ISO	パートナー	LP	d	C について	HEX2	A について	T
6.3	LSQ-PK-02PF	36	14.2	18.5	19	12.5	G1/4 NPT1/4
10	LSQ-PK-03PF	40	19	22	24	13	G3/8 NPT3/8
12.5	LSQ-PK-04PF	46	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-PK-06PF	51	26.9	28.5	33.3	18	G3/4 NPT3/4
20	LSQ-PK-06PF (E)	53.5	28	32	34	19	G3/4 NPT3/4
25	LSQ-PK-08PF	64	31.3	34	41	21	G1" NPT1"

完全な結合寸法

ISO	パートナー	L について	¢D	HEX1	HEX2	T
6.3	LSQ-PK-02	74.2	27.6	22.2	19	G1/4 NPT1/4
10	LSQ-PK-03	80.2	34	24	24	G3/8 NPT3/8
12.5	LSQ-PK-04	92.3	38.5	27	27	G1/2 NPT1/2
20	LSQ-PK-06	102.2	47.5	35	33.3	G3/4 NPT3/4
20	LSQ-PK-06 (E)	107.8	48.2	34	34	G3/4 NPT3/4
25	LSQ-PK-08	128.8	56.2	41	41	G1 NPT1
