LSQ-ISOA Close Type Hydraulic Quick Coupling with Ball Locking System and Chrome Plating ISO 7241-A Standard

製品詳細

支払いと送料の条件

最小注文数量: 1

価格: 2

最高の価格を入手する

製品詳細

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Ball Locking System Hydraulic Quick Coupling, ISO 7241-A Standard Hydraulic Quick Connect Coupling, Chrome Plating Quick Disconnect Hydraulic Coupler


モデル番号:	LSQ-ISOA	機械関係:	ボールロックシステム
作業圧力:	2000-5000 psi	体の大きさ:	1/4、3/8、1/2、3/4、1
定格圧力:	5000、4000、4000、3000、3000 psi	定格フロー:	3、6、12、28、50 gpm
温度範囲:	-20ºC〜 +120ºC	シール素材:	NBR
ソケットの直径:	φ26、φ31.5、φ38.5、φ48、φ56	ヘックスサイズ:	19、22、27、34、41
スレッドタイプ:	G1/4 NPT1/4、G3/8 NPT3/8、G1/2 NPT1/2、G3/4 NPT3/4、G1 NPT1	長さ:	74.2、78.5、88.2、110.4、132.9
プラグの直径:	11.8、17.3、20.5、29、34.3	プラグの長さ:	38.5、39、44、55、66
生産能力:	10000セット/月

モデル番号:	LSQ-ISOA
機械関係:	ボールロックシステム
作業圧力:	2000-5000 psi
体の大きさ:	1/4、3/8、1/2、3/4、1
定格圧力:	5000、4000、4000、3000、3000 psi
定格フロー:	3、6、12、28、50 gpm
温度範囲:	-20ºC〜 +120ºC
シール素材:	NBR
ソケットの直径:	φ26、φ31.5、φ38.5、φ48、φ56
ヘックスサイズ:	19、22、27、34、41
スレッドタイプ:	G1/4 NPT1/4、G3/8 NPT3/8、G1/2 NPT1/2、G3/4 NPT3/4、G1 NPT1
長さ:	74.2、78.5、88.2、110.4、132.9
プラグの直径:	11.8、17.3、20.5、29、34.3
プラグの長さ:	38.5、39、44、55、66
生産能力:	10000セット/月

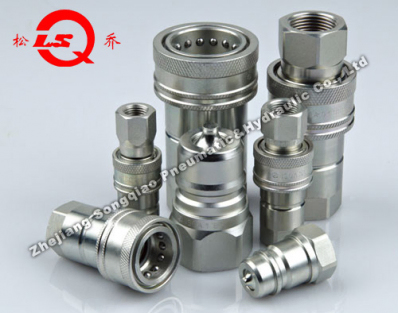

LSQ-ISOA Close Type Hydraulic Quick Coupling with Ball Locking System and Chrome Plating ISO 7241-A Standard

LSQ-ISOA Close Type Hydraulic Quick Coupling (STEEL) (NEW)

Applications

The LSQ-ISOA Series brings a proven design for demanding hydraulic applications including construction equipment, forestry equipment, agricultural machinery, oil tools, oil equipment, steel mill machinery, and more.

Specifications

Body Size (in)	1/4	3/8	1/2	3/4	1
Rated Pressure (PSI)	5000	4000	4000	3000	3000
Rated Flow (GPM)	3	6	12	28	50
Temperature Range (std seals)	-20ºC to +120ºC
Standard seal material	NBR

LSQ-ISOA Series Features

New valve design resistant to damage from high flow and pressure impulses
Poppet valves prevent uncoupled leakage
Poppet valves open automatically when coupled within rated working pressure
Critical parts are hardened for durability
Dependable ball-locking mechanism holds mating halves together
Socket and plug precision machined from solid bar stock
New chrome plating treatment provides advanced anti-rust performance
Conforms to ISO 7241-A standard

Compatible with PARKER 6600 Series, FASTER ANV Series, AEROQUIP 5600 Series, and HANSEN HA 15000 Series

Technical Specifications

Socket Dimensions

ISO	PARTNO.	LS	Φ D	HEX1	A	T
6.3	LSQ-ISOA-02SF	50	Φ 26	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03SF	57.1	Φ 31.5	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04SF	66	Φ 38.5	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06SF	82.5	Φ 48	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08SF	100	Φ 58	41	20.5	G1 NPT1

Plug Dimensions

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-ISOA-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08PF	66	34.3	35	41	20.5	G1 NPT1

Assembly Dimensions

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
6.3	LSQ-ISOA-02	74.2	Φ26	19	19	G1/4 NPT1/4
10	LSQ-ISOA-03	78.5	Φ31.5	22	22	G3/8 NPT3/8
12.5	LSQ-ISOA-04	88.2	Φ38.5	27	27	G1/2 NPT1/2
20	LSQ-ISOA-06	110.4	Φ48	34	34	G3/4 NPT3/4
25	LSQ-ISOA-08	132.9	Φ56	41	41	G1 NPT1
