ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                NBRシール油圧クイックカップリング, ボールロック機構クイックディスコネクト油圧カプラー, 精密機械加工油圧クイックコネクトカップリング


モデル番号:	LSQ-S6（ISO A STEEL）	作業圧力:	3000 psi〜5000 psi
温度範囲:	-20ºC〜 +120ºC	スタンダードシール材料:	NBR
体の大きさ:	1/4、3/8、1/2、3/4、1	定格圧力:	5000、4000、4000、3000、3000 psi
定格フロー:	3、6、12、28、50 gpm	ポペットバルブ:	はい
ボールロックメカニズム:	はい	材料:	鋼鉄
機械で造られる精密:	はい	硬化した部品:	はい
交換可能性:	ISO 7241-1シリーズa	生産能力:	100000セット/月
HSコード:	7307990000

モデル番号:	LSQ-S6（ISO A STEEL）
作業圧力:	3000 psi〜5000 psi
温度範囲:	-20ºC〜 +120ºC
スタンダードシール材料:	NBR
体の大きさ:	1/4、3/8、1/2、3/4、1
定格圧力:	5000、4000、4000、3000、3000 psi
定格フロー:	3、6、12、28、50 gpm
ポペットバルブ:	はい
ボールロックメカニズム:	はい
材料:	鋼鉄
機械で造られる精密:	はい
硬化した部品:	はい
交換可能性:	ISO 7241-1シリーズa
生産能力:	100000セット/月
HSコード:	7307990000

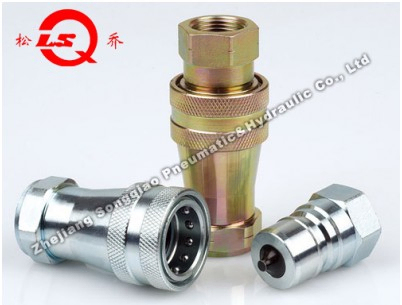

LSQ-S6 クローズタイプ油圧クイックカップリング（NBRシール、ボールロック機構、精密機械加工鋼構造）

LSQ-S6 クローズタイプ油圧クイックカップリング (スチール)

LSQ-S6シリーズは、建設機械、林業機械、農業機械、オイルツール、製鋼機械、その他の要求の厳しい油圧用途向けに、実績のある設計を業界にもたらします。

用途

建設機械、林業機械、農業機械、オイルツール、製鋼機械、その他の要求の厳しい油圧用途。

温度範囲（標準シール）： -20℃～+100℃

標準シール材： ニトリル（NBR）

ボディサイズ（インチ）	1/4	3/8	1/2	3/4	1
定格圧力（PSI）	5000	4000	4000	3000	3000
定格流量（GPM）	3	6	12	28	50

主な特徴

未接続時の漏れを防ぐポペットバルブを使用可能
定格使用圧力内で接続時にポペットバルブが自動的に開き、効率的な流れを維持
重要な部品は耐久性のために硬化処理されています
信頼性の高いボールロック機構により、嵌合する半分を固定
ソケットとプラグは無垢の棒材から精密に機械加工されています
ISO 7241-A規格に準拠
PARKER 6600シリーズ、FASTER ANVシリーズ、AEROQUIP 5600シリーズ、HANSEN HA 15000シリーズと互換性があります

ISO	部品番号	LS	ΦD	HEX1	A	T
6.3	LSQ-S6-02SF	50	26	19	13	G1/4 NPT1/4
10	LSQ-S6-03SF	56	31.5	24	14	G3/8 NPT3/8
12.5	LSQ-S6-04SF	66	38.6	30	16	G1/2 NPT1/2
20	LSQ-S6-06SF	82	46.5	38	20	G3/4 NPT3/4
25	LSQ-S6-08SF	96.5	56	45	22	G1" NPT1"

ISO	部品番号	L	ΦD	HEX1	HEX2	T
6.3	LSQ-S6-02	71.1	26	19	19	G1/4 NPT1/4
10	LSQ-S6-03	75	31.5	24	22	G3/8 NPT3/8
12.5	LSQ-S6-04	90.5	38.6	30	27	G1/2 NPT1/2
20	LSQ-S6-06	109.5	46.5	38	34	G3/4 NPT3/4
25	LSQ-S6-08	122	56	45	41	G1" NPT1"
