SS316 Stainless Steel Hydraulic Quick Coupling with Temperature Range -20ºC to +180ºC Precision Machined for Hardened Durability

製品詳細

支払いと送料の条件

最小注文数量: 1

価格: 10

最高の価格を入手する

製品詳細

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SS316 Stainless Steel Hydraulic Quick Coupling, Precision Machined Hydraulic Quick Coupling, Hardened Durability Quick Release Coupling


モデル番号:	LSQ-S1-SS	サイズ:	1/4 'から2'
作業圧力:	2000 psiから5000 psi	体の大きさ:	1/4、3/8、1/2、3/4、1、1-1/4、1-1/2、2
定格圧力:	2000、2000、1500、1500、1000、1000、1000、1000 psi	定格フロー:	3、6、12、28、50、88、220、240 gpm
温度範囲:	-20ºC〜 +180ºC	スタンダードシール材料:	ヴィトン
ISO:	6.3、10、12.5、20、25、31.5、40、50	スレッドタイプ:	G1/4 NPT1/4、G3/8 NPT3/8、G1/2 NPT1/2、G3/4 NPT3/4、G1 NPT1、G1-1/4 NPT1-1/4、G1-1/2 NPT1-1/2、G2 NPT2
生産能力:	10000セット/月	材料:	SS316
ポペットバルブ:	利用可能	ボールロックメカニズム:	信頼性
機械で造られる精密:	はい

モデル番号:	LSQ-S1-SS
サイズ:	1/4 'から2'
作業圧力:	2000 psiから5000 psi
体の大きさ:	1/4、3/8、1/2、3/4、1、1-1/4、1-1/2、2
定格圧力:	2000、2000、1500、1500、1000、1000、1000、1000 psi
定格フロー:	3、6、12、28、50、88、220、240 gpm
温度範囲:	-20ºC〜 +180ºC
スタンダードシール材料:	ヴィトン
ISO:	6.3、10、12.5、20、25、31.5、40、50
スレッドタイプ:	G1/4 NPT1/4、G3/8 NPT3/8、G1/2 NPT1/2、G3/4 NPT3/4、G1 NPT1、G1-1/4 NPT1-1/4、G1-1/2 NPT1-1/2、G2 NPT2
生産能力:	10000セット/月
材料:	SS316
ポペットバルブ:	利用可能
ボールロックメカニズム:	信頼性
機械で造られる精密:	はい

SS316 Stainless Steel Hydraulic Quick Coupling with Temperature Range -20ºC to +180ºC Precision Machined for Hardened Durability

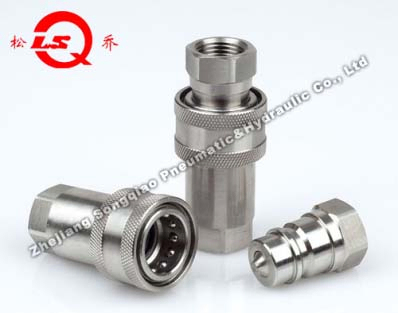

LSQ-S1-SS Close Type Hydraulic Quick Coupling (SS316)

Product Description

LSQ-S1-SS CLOSE TYPE HYDRAULIC QUICK COUPLING (STEEL)

Applications

The LSQ-S1-SS Series offers a proven design for demanding hydraulic applications including construction equipment, forestry equipment, agricultural machinery, oil tools, oil equipment, and steel mill machinery.

Body Size (in)	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Rated Pressure (PSI)	2000	2000	1500	1500	1000	1000	1000	1000
Rated Flow (GPM)	3	6	12	28	50	88	220	240

Temperature Range (std seals): -20ºC to +180ºC

Standard seal material: VITON

LSQ-S1-SS Series Features

Poppet valves prevent uncoupled leakage
Poppet valves open automatically when coupled within rated working pressure for efficient flow
Critical parts are hardened for durability
Dependable ball-locking mechanism securely holds mating halves together
Socket and plug precision machined from solid bar stock
Conforms to ISO7241-A standard
Compatible with PARKER 6600 Series, FASTER ANV Series, AEROQUIP 5600 Series and HANSEN HA 15000 Series

Technical Specifications - Socket

ISO	PARTNO.	LS	¢D	HEX1	A	T
6.3	LSQ-S1-SS-02SF	50	26	19	13	G1/4 NPT1/4
10	LSQ-S1-SS-03SF	56	31.5	22	14	G3/8 NPT3/8
12.5	LSQ-S1-SS-04SF	66	38.5	27	16	G1/2 NPT1/2
20	LSQ-S1-SS-06SF	80	48	34	18	G3/4 NPT3/4
25	LSQ-S1-SS-08SF	94	56	41	21	G1 NPT1
31.5	LSQ-S1-SS-10SF	117	69.5	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12SF	133	84	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16SF	165	99	75	26	G2 NPT2

Technical Specifications - Plug

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-S1-SS-02PF	35.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-S1-SS-03PF	36.5	17.3	21.4	22	14	G3/8 NPT3/8
12.5	LSQ-S1-SS-04PF	43.5	20.5	27	27	16	G1/2 NPT1/2
20	LSQ-S1-SS-06PF	57	29	28	35	18	G3/4 NPT3/4
25	LSQ-S1-SS-08PF	59.5	34.3	36	41	21	G1 NPT1
31.5	LSQ-S1-SS-10PF	75	45	46	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12PF	83.5	55	52	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16PF	105	65	64	75	26	G2 NPT2

Technical Specifications - Complete Assembly

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
6.3	LSQ-S1-SS-02	71	26	19	19	G1/4 NPT1/4
10	LSQ-S1-SS-03	75	31.5	22	22	G3/8 NPT3/8
12.5	LSQ-S1-SS-04	88	38.5	27	27	G1/2 NPT1/2
20	LSQ-S1-SS-06	110	48	34	35	G3/4 NPT3/4
25	LSQ-S1-SS-08	119.5	56	41	41	G1 NPT1
31.5	LSQ-S1-SS-10	150	69.5	50	50	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12	167.5	84	60	60	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16	210.5	99	75	75	G2 NPT2
